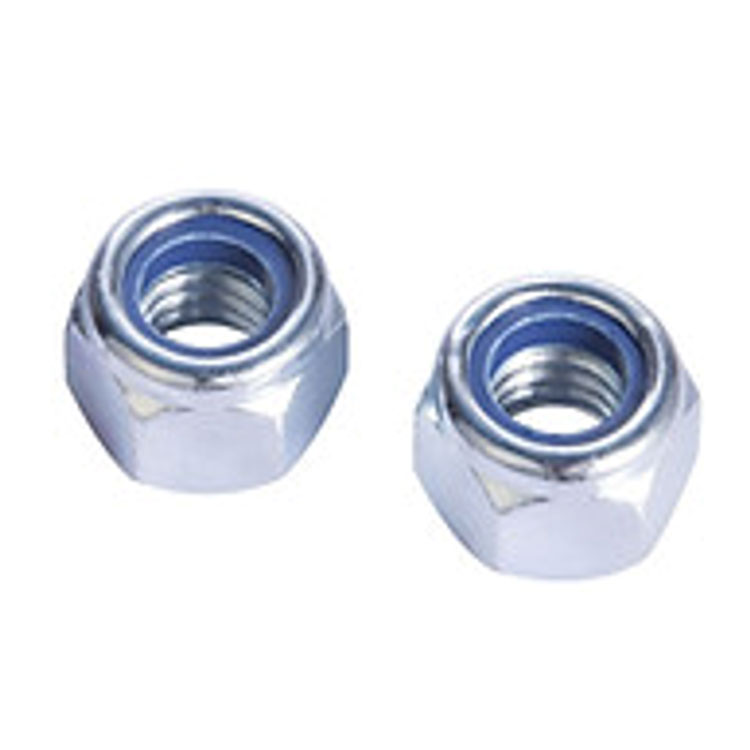

Nylon betét ellenanyákaz egyik legszélesebb körben használt rögzítési megoldás a csavarok vibráció, ütés vagy dinamikus terhelés hatására történő kilazulásának megakadályozására. Egyszerű, megbízható és költséghatékony alternatívát kínálnak az összetettebb reteszelési módszerekhez, például ragasztókhoz, deformált menetekhez vagy sasszeges csavaranyákhoz.
A kialakítás egyszerű, de rendkívül hatékony:
A kiváló minőségű nylon gyűrű (jellemzően nylon 6/6) állandóan be van helyezve az anya menetfuratának tetején vagy közepén.
Ennek a nejlongyűrűnek a belső átmérője valamivel kisebb, mint az illeszkedő csavarmenet fő átmérője.
Amikor becsavarja a csavart, a csavar menetei belevágnak és összenyomják a nejlongyűrűt, szoros interferenciát hozva létre.
Ez az interferencia folyamatos radiális nyomást hoz létre a csavarmenetek ellen, ami állandó súrlódási ellenállást hoz létre, amely ellenzi a forgási kilazulást.
A mechanikus reteszelőeszközökkel (például füles alátétekkel vagy huzalkötegelőkkel) ellentétben ez a rendszer nem támaszkodik külső alkatrészekre – a reteszelő művelet magába az anyába van beépítve.
Nylon betét ellenanyákrendkívül jól teljesít magas vibrációjú környezetben. Az iparági adatok következetesen úgy ítélik meg őket, hogy alkalmasak erős vibrációs körülményekre, így kiváló választás autókhoz, ipari gépekhez és kültéri berendezésekhez.
Ez a legkritikusabb tényező a diófélék kiválasztásakor:
| Állapot | Hőmérséklet tartomány |
|---|---|
| Folyamatos működés | –50°C és +100°C között |
| Rövid távú / időszakos expozíció | +250°C-ig (a nylon minőségétől függően) |
+100°C felett a nylon meglágyul, és elveszíti rögzítési nyomatékát.
–50°C alatt a nejlon törékennyé válik, és beszereléskor vagy ütközéskor megrepedhet.
Gyakorlati tipp: Ha az alkalmazás tartósan 100 °C feletti hőmérsékletet tapasztal, vegye fontolóra a teljesen fém anyákat vagy a magas hőmérsékletű nejlon változatokat (konzultáljon szállítójával).
A nylongyűrű plasztikusan deformálódik az első beszereléskor – ez az első nyomaték a legnagyobb.
| Felhasználások száma | Tipikus maradék reteszelőnyomaték |
|---|---|
| 1. telepítés | 100% (alapvonal) |
| 2.–3. újrafelhasználás | ~70-85% |
| 5+ újrafelhasználás | Kritikus ízületekhez nem ajánlott |
A biztonság szempontjából kritikus alkalmazásoknál (például fékrendszereknél, felfüggesztésnél, emelőberendezéseknél) mindig helyezzen be új anyát.
Felszerelheti szabványos kézi kulcsokkal, aljzatokkal vagy elektromos szerszámokkal. Viszont:
Javasolt maximális sebesség: 150 ford./perc pneumatikus vagy elektromos meghajtók használata esetén. Nagyobb sebességnél súrlódási hő keletkezik, ami károsíthatja a nylon betétet, mielőtt teljesen beülne.
| Anyag | A legjobb a környezet számára | Közös osztályzatok |
|---|---|---|
| Szénacél (horganyzott) | Általános beltéri / száraz körülmények | 8. évfolyam, 10B21 |
| Szénacél (fekete-oxid) | Könnyű olajálló, esztétikus kivitel | 8. évfolyam |
| Rozsdamentes acél 304 (A2) | Nedvesség, lemosás, enyhe vegyszerek | A2-70 |
| Rozsdamentes acél 316 (A4) | Tengeri, sópermet, agresszív vegyszerek | A4-80 |
A háromértékű passziválással végzett horganyzás a legelterjedtebb költséghatékony bevonat ipari felhasználásra. Kültéri tengerparti vagy tengeri környezetben az A4-316 rozsdamentes acél erősen ajánlott.
A nylon betétes ellenanyák legelismertebb globális szabványa:
| Standard | Leírás |
|---|---|
| DIN 985 | Hatlapfejű anyák nem fém betéttel – vékony típus |
| DIN 982 | Hatlapú anyák nem fém betéttel – vastag / teljes magasságú típus |
| ISO 7040 | Az uralkodó nyomaték anyák – nem fém betét (metrikus, durva) |
| ISO 10511 | Az uralkodó nyomaték anyák – nem fém betét (metrikus, finom) |
Hüvelyk alapú rendszerek esetén az ANSI/ASME B18.16.6 lefedi az UNC/UNF menetekben lévő nylon betét rögzítőanyákat.
Tipp: Mindig ellenőrizze az érvényes nyomatékértékeket a vonatkozó szabvány szerint, hogy biztosítsa a tervezési követelményeinek való megfelelést.
Ellenőrizze a nejlongyűrűt beszerelés előtt – mentesnek kell lennie rajta repedésektől, forgácsoktól vagy olajszennyeződéstől.
Kézzel indítsa el az anyát, hogy elkerülje a keresztmenetet, ami valószínűbb az interferencia illesztés miatt.
Elektromos szerszámok használatakor úgy állítsa be a tengelykapcsolót, hogy megakadályozza a túlnyomatékot – az uralkodó nyomaték hozzáadja a végső ülésnyomatékot, ezért a szerszámbeállításnak ezt figyelembe kell vennie.
Használjon kenőanyagot a csavarmenetekre (ha megengedett) – ez csökkentheti a pattanást, különösen rozsdamentes acél esetén, de ügyeljen arra, hogy a kenés kis mértékben csökkentheti a tényleges reteszelőnyomatékot.
Ha az anya abnormálisan meglazul az első néhány menet során, akkor előfordulhat, hogy a nejlongyűrű elkopott vagy hibás – dobja ki.
| Ipar / ágazat | Használati példák |
|---|---|
| Autóipar | Motortartók, kipufogó-tartók, felfüggesztés-rudazatok, hajtáslánc-alkatrészek |
| Ipari gépek | Motoralapok, szivattyúkarimák, sebességváltó burkolatok, szállítószalagok |
| Építőipari berendezések | Kotrógép forgáspontok, daru csatlakozások, szerkezeti acél csavarozás |
| Mezőgazdasági gépek | Traktor tartozékok, betakarítókések, kormányrúd szerelvények |
| Általános gyártás | Készülékszerelvények, bútorok, elektromos szekrények, HVAC egységek |
| DIY / hobbi | Kerékpárok, fűnyíró fedélzetek, vonóhorogok, otthoni műhelyfogók |
| Módszer | Rezgésállóság | Újrafelhasználható | Hőmérséklet tartomány | Költség |
|---|---|---|---|---|
| Nylon betétanya | Kiváló | Korlátozott | -50 és +100°C között | Alacsony – Közepes |
| Teljesen fém deformált anya | Kiváló | 1-3 alkalommal | -200 és +600°C között | Mérsékelt |
| Vegyi menetrögzítő (pl. Loctite) | Jó | Nem (újra jelentkezni) | -50 és +150°C között | Alacsony (használatonként) |
| Tengeri anya + sasszeg | Jó | Igen | Korlátlan | Alacsony |
| Rugós alátét | Szegény | Igen | Korlátlan | Nagyon alacsony |
Válassza ki őket, amikor:
Az összeszerelési tapasztalatok mérsékelttől erősig terjednek.
Az általános ipari és autóipari alkalmazások 80%-ánál a horganyzott szénacél nylon záróanyák a DIN 985 szerint a legjobb egyensúlyt kínálják a teljesítmény, a költségek és a rendelkezésre állás között.
Mindig ellenőrizze:
Menetméret és menetemelkedés (metrikus vs. hüvelyk)
Tulajdonsági osztály (pl. 8, 10 vagy rozsdamentes)
A működési környezet hőmérsékleti profilja
Mindegy, hogy vékony (DIN 985) vagy teljes magasságú (DIN 982) változatra van szüksége a szorító hosszához
Használja őket megfelelően, és évekig problémamentes, karbantartást nem igénylő csatlakozást biztosítanak.
