Évtizedek óta a nagy vibrációjú környezetekhez – autópadlókhoz, nehézgépek vezetőfülkéihez és haszongépjárművek felépítményeihez – rögzítőelemeket gyártó mérnökök szembesültek egy jól ismert kompromisszumos megoldással: használjon záró alátéttel ellátott gépcsavart, és kockáztatja, hogy az idő múlásával meglazul, vagy csavarjon be egy menetfúrócsavart, és kezelje a lecsupaszított lyukakat és feszültségrepedéseket.

Ez a kompromisszum eltűnik. Menetvágó csavarok a résmegoldásról a vibráció okozta meghibásodások elleni első vonalbeli védelem felé mozdultak el. Az ok pedig egyszerű: saját, tökéletesen illeszkedő belső menetüket vágják el anélkül, hogy káros maradék feszültséget hoznának létre, majd állandó nyomatékkal rögzítik a helyükre.

Mitől más egy menetvágó csavar?

Ellentétben a menetformázó csavarokkal, amelyek kiszorítják az anyagot (és megrepedhetnek a vékony vagy törékeny felületeken), a menetvágó csavarok eltávolítják az anyagot. Az eredmény egy tiszta, alacsony feszültségű menetforma, amely precíziós anyaként illeszkedik a csavarhoz.

A nagy vibrációjú alkalmazások legelterjedtebb változata az F típusú pont – egy tompa, hornyolt hegy, amely elvágja a gépi csavarmenetet vastagabb fémekben, öntvényekben vagy akár egymásra rakott anyagokban. Ha teljesen be van helyezve, a csavar nem csak a bilincs terhelésén múlik. A vágott menetek és a csavar oldalai közötti interferenciás illeszkedés eredendően ellenállást biztosít a visszafutással szemben.

Miért fontosabb most a „rezgéscsillapítás”?

A modern gyártási trendek a hagyományos kötőelemek ellen dolgoznak:

• A könnyű súlyozás vékonyabb anyagokat és több műanyagot jelent, ahol a menet kialakulása megrepedhet.

• A magasabb motor- és hajtáslánc-frekvencia gyorsabb, kisebb rezgéseket jelent, amelyek kilazítják a szabványos rögzítő alátéteket.

• A kevesebb szervizpont azt jelenti, hogy a meglazult csavar garanciális igény, nem pedig egyszerű visszahúzás.

A menetvágó csavarok mindháromhoz illeszkednek. Alacsonyabb forgatónyomatékkal szerelhetők fel, mint a menetformázók (kisebb a lecsupaszítás veszélye), de nagyobb leválasztási nyomatékot tartanak fenn – pontosan ez kell ahhoz, hogy túlélje a közúti, vasúti vagy ipari vibrációs ciklusokat.

Valóságos: padlólemez-alkalmazások

Ez sehol sem látható jobban, mint a padlólap rögzítésénél. A járművek padlózata mindent lát: hőmérséklet-ingadozást, nedvességet, állandó hajlítást és folyamatos vibrációt.

A padlólapokhoz tervezett menetvágó csavarnak:

• Tisztán vágja át a festett vagy bevont lyukakon, repedés nélkül

• Érje el a teljes rögzülést a zsalukban vagy az átmenő furatokban anélkül, hogy kihúzná magát

• Tartsa meg a nyomatékot több ezer vibrációs ciklus után

• Ellenáll a galvanikus korróziónak vegyes fémszerkezetekben (acélból alumíniumba, acélból bevont acélba)

Ez az a hely, ahol az "arany standard" állítást tesztelik – és bizonyítják.

JOIN-fasteners®: Precíziós tervezés nagy vibrációjú környezetekhez

Az egyik gyártó, amely pontosan erre az alkalmazásra építette hírnevét, a JOIN-fasteners®. A padlólap menetvágó csavarvonalukat kifejezetten automatizált összeszerelő sorokhoz és nagy igénybevételű környezetekhez tervezték.

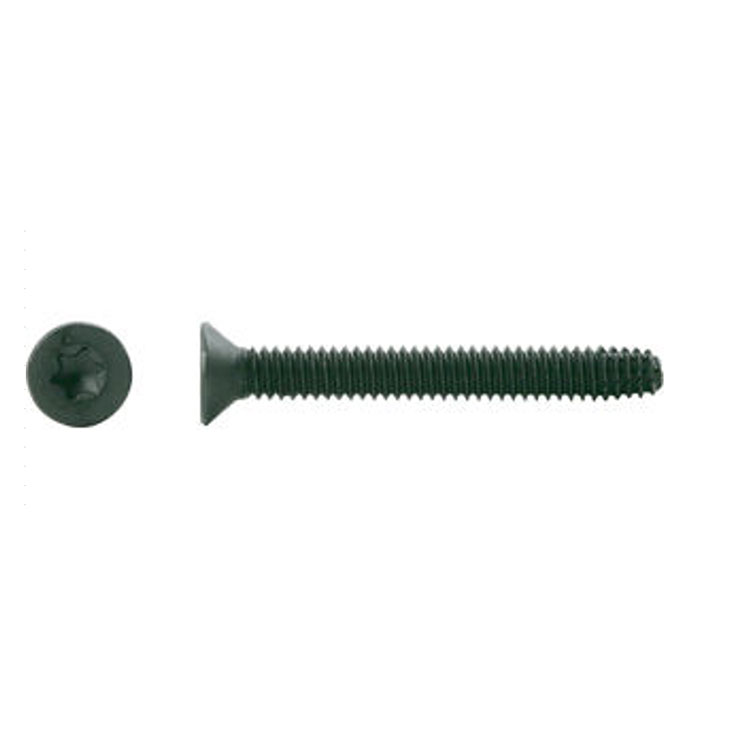

Vegyük például az F típusú, lapos fejű, hatlebenyű (T30) meghajtócsavarjukat:

• Anyag és mechanika: SAE J933 – tanúsított szabvány az edzett acél kötőelemekhez

• Kivitel: Fekete foszfát, ASTM F1137/F1137M D fokozat – kiváló korrózióállóságot biztosít, miközben állandó súrlódást biztosít (kritikus a nyomatékszabályozáshoz)

• Case Hardened — kemény felület a menetvágáshoz, kemény mag a nyírószilárdság érdekében

• F típusú pont – vastagabb anyagokhoz tervezték (0,050-0,250 hüvelyk tipikus tartomány)

A Six-Lobe T30 meghajtót érdemes kiemelni. Ellentétben a Phillips-szel vagy a Hexszel, a hatkaréjos egyenletesen osztja el a nyomatékot, kiküszöbölve a bütykös kihúzást. Az automatizált padlólemez-összeszerelésnél ez kevesebb lecsupaszított mélyedést és hosszabb szerszámélettartamot jelent.

A fekete-foszfát-bevonat két célt szolgál: megakadályozza a sápadtságot a menetvágás során (ez a sima cinkbevonatoknál gyakori), és jobban megtartja a vékony olajréteget vagy a menetzárat, mint a szerves bevonatok – ez rejtett, de értékes előny a rezgéscsillapító teljesítmény szempontjából.

A menetvágó csavarok nem újak. De hosszú ideig speciális cikkként kezelték őket – amit csak akkor határoztak meg, amikor egy szabványos csavar meghibásodott. Ez a gondolkodás megfordult.

Manapság az autóiparban, a nehéz tehergépjárművekben és az ipari berendezésekben vezető mérnökök menetvágó csavarokkal kezdenek minden olyan csuklóhoz, amely rezgést észlel. Az alacsony beépítési nyomaték, a nagy eltávolítási nyomaték és a nulla előfúrás kombinációja nemcsak jobb választássá teszi, hanem gyakran az egyetlen választássá is.

És olyan alkalmazásokhoz, mint a padlódeszkák – ahol a meghibásodás nem megoldás – JOIN-fasteners® csendben ismert névvé vált.
